Mikrodenetleyiciler Nedir?

Mikrodenetleyiciler, içerisinde mikroişlemci, bellek, giriş/çıkış (GPIO) portları ve diğer çevresel birimleri barındıran, birçok elektronik sistemde yer alan küçük ve özel amaçlı bilgisayarlardır.

Bu cihazlar, veri işleme ve kontrol işlemleri için optimize edilmiştir ve genellikle gömülü sistemlerde kullanılırlar. Mikrodenetleyiciler, sınırlı güç ve kaynaklarla görevleri yerine getirmek için tasarlanır ve genellikle sabit bir uygulamada uzun süre çalışırlar.

STM32 Serisi Mikrodenetleyicilerin Avantajları ve Kullanım Alanları

1. Yüksek Performans:
   STM32 serisi mikrodenetleyiciler, yüksek saat hızları ve etkili bellek yönetimi sayesinde yüksek performanslı işlemler gerçekleştirebilirler. Bu nedenle, yoğun işlem gücü gerektiren uygulamalarda tercih edilirler.
2. Geniş Ürün Yelpazesi:
   STM32 serisi, çeşitli modeller ve farklı bellek boyutları ile gelir. Bu da farklı uygulamalar için uygun bir mikrodenetleyici seçme esnekliği sağlar.
3. Entegre Periferikler:
   STM32 mikrodenetleyicileri, entegre edilmiş çeşitli periferikleri (UART, SPI, I2C, ADC, PWM vb.) barındırır. Bu sayede dış bileşenlere daha az bağımlı olunur ve tasarım süreci kolaylaşır.
4. Güç Tüketimi:
   STM32 serisi, düşük güç tüketimi modları ve uyku modları gibi özelliklerle, enerji verimli cihazlar tasarlamak için ideal bir seçenektir.
5. GeliÅŸtirici DesteÄŸi:
   STMicroelectronics, STM32 serisi için güçlü bir geliştirici topluluğu ve kaynakları sunar. Kapsamlı belgelendirme, örnek projeler ve geliştirme araçları, ürünü hızlı ve kolay bir şekilde kullanmayı sağlar.
6. Endüstriyel Uygulamalar:
   STM32 mikrodenetleyiciler, otomotiv, endüstriyel otomasyon, tıbbi cihazlar, akıllı ev sistemleri, tüketici elektroniği ve daha pek çok alanda kullanılırlar.
7. Fiyat-Performans Dengesi:
   STM32 serisi, sağladığı özellikler ve performans açısından uygun maliyetli bir seçenektir. Bu nedenle, özellikle proje bütçesi sınırlı olan tasarımcılar için tercih edilirler.

Genel olarak, STM32 serisi mikrodenetleyiciler, sağladıkları yüksek performans, enerji verimliliği, geniş ürün yelpazesi ve geliştirici desteği ile çeşitli gömülü sistem uygulamaları için popüler bir seçenektir.

STM32 F103RB, STM32 serisinin bir üyesidir ve STMicroelectronics tarafından üretilen bir mikrodenetleyicidir. STM32 F103RB, ARM Cortex-M3 işlemci çekirdeği ile çalışır ve 32-bitlik bir mimariye sahiptir. Bu mikrodenetleyici, yüksek performans ve düşük güç tüketimi özellikleriyle gömülü sistem uygulamaları için tercih edilen bir seçenektir.

Arduino ile Kıyaslama

STM32 F103RB, Arduino ile karşılaştırıldığında daha güçlü ve gelişmiş bir mikrodenetleyici olarak öne çıkar. Arduino, genellikle basit projeler ve hobi elektroniği uygulamaları için popüler olan bir platformdur.

Birçok Arduino kartı, 8-bitlik mikrodenetleyicilere dayanırken, STM32 F103RB gibi STM32 mikrodenetleyicileri 32-bitlik bir mimariye sahiptir ve daha yüksek işlem gücü sağlar.

STM32 F103RB'nin Arduino'ya kıyasla avantajları

• Daha Yüksek Performans:
  32-bitlik mimari ve daha hızlı çalışma hızı, daha karmaşık ve yoğun işlem gerektiren uygulamalara olanak tanır.
• Daha Çok Çevresel:
  STM32 F103RB, Arduino'dan daha fazla entegre çevresel birimi içerir, bu da daha çeşitli ve gelişmiş uygulamaların tasarlanmasını sağlar.
• Daha Fazla GeliÅŸtirici DesteÄŸi:
  STM32 serisi, STMicroelectronics tarafından sağlanan kapsamlı belgelendirme ve geliştirici kaynaklarına ek olarak, büyük bir topluluk tarafından desteklenir.

Arduino'nun kendine özgü avantajları

• Kullanım Kolaylığı:
  Arduino, basit bir geliştirme ortamı ve kolay bir programlama diline sahiptir, bu da yeni başlayanlar için öğrenmesi ve kullanması daha kolay hale getirir.
• Farklı Modeller ve Shield DesteÄŸi:
  Arduino ekosistemi, birçok farklı model ve uygun fiyatlı ek modülleri (shield) içerir, bu da hızlı prototipleme ve hobi projeleri için idealdir.

Sonuç olarak, STM32 F103RB daha karmaşık ve gelişmiş gömülü sistem projeleri için tercih edilirken, Arduino daha basit projeler ve hobi elektroniği için kullanılabilir. Proje gereksinimlerine ve tasarım özelliklerine bağlı olarak, her iki platform da uygun bir seçenek olabilir.

GPIO (Genel Amaçlı Giriş/Çıkış) Kavramı

GPIO (Genel Amaçlı Giriş/Çıkış), dijital elektronikte kullanılan bir kavramdır ve elektronik cihazlardaki giriş ve çıkış bağlantıları için genel amaçlı kullanılabilen pinler anlamına gelir.

Bu pinler, mikrodenetleyiciler, mikro işlemciler, sensörler, ekranlar, motor sürücüleri ve diğer birçok elektronik bileşen ve modülde bulunabilir.

GPIO pinleri, dijital sinyalleri okumak (giriş) veya dijital sinyalleri üretmek (çıkış) için kullanılır. Örneğin, bir sensörden alınan veriyi okumak, bir LED'i veya motoru kontrol etmek gibi işlemler için kullanılabilirler.

Giriş modunda, bir GPIO pini çevresindeki ortamdan verileri alır ve bu verileri mikrodenetleyici veya işlemciye aktarır. Çıkış modunda ise, mikrodenetleyici veya işlemciden alınan verileri çevre birimlerine aktarır.

Her GPIO pini, iki durum arasında geçiş yapabilen bir dijital sinyali temsil eder. Bu durumlar, genellikle "yüksek" (1) veya "düşük" (0) seviyelerdir. 1 genellikle 3.3V veya 5V gibi bir voltaj seviyesini, 0 ise toprak veya GND seviyesini temsil eder.

GPIO pinlerinin işlevi yazılım tarafından belirlenir. Yazılım, bir pinin giriş veya çıkış olarak yapılandırılmasını, veri alışverişi sırasında kullanılacak mantığı ve diğer özellikleri belirler. Bu, mikrodenetleyici veya işlemci üzerinde çalışan program tarafından gerçekleştirilir.

GPIO pinleri, elektronik projeler ve ürünlerin esnekliğini artıran önemli bir özelliktir, çünkü bunlar çeşitli sensörlerle veri alışverişi yapmak, motorları ve cihazları kontrol etmek gibi çok sayıda görevi yerine getirebilirler.

Aynı mikrodenetleyici veya işlemci üzerindeki farklı GPIO pinleri farklı işlevlere atanabilir, bu da aynı donanımı farklı uygulamalarda kullanma imkanı sağlar.\

Uygulamalar

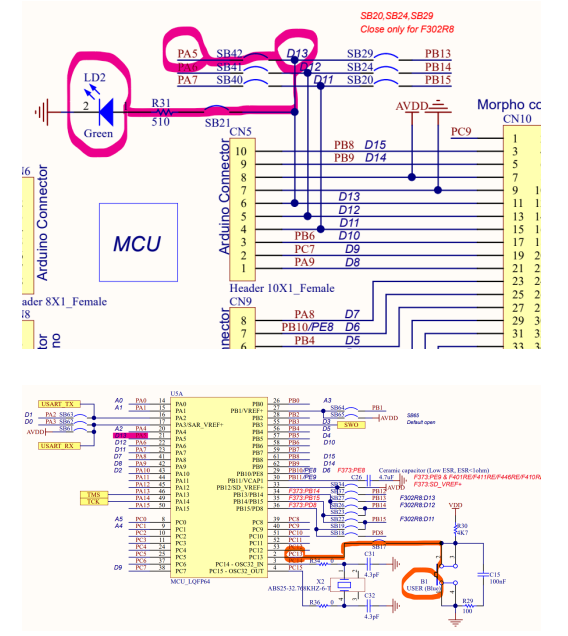

1. Yukarıda edindiğiniz bilgilere göre led’i yakınız.
2. Butona bastığımız zaman okunan değeri “0” olur. Bu durumu göze alarak buton ile led yakma uygulaması yapınız.

Kesme (Interrupt) Kavramı ve Önemi

Kesme (Interrupt), bir mikrodenetleyicinin normal işleyişini beklenmedik bir olay meydana geldiğinde geçici olarak durdurup, belirli bir işlemi yapmak üzere dikkatini olaya yönlendirmesine olanak tanıyan önemli bir kavramdır.

Bu, genellikle düğmeye basma, zamanlayıcı zaman aşımı, seri iletişim veri alımı gibi harici bir olayın meydana geldiği durumlar için kullanılır.

Kesmeler, mikrodenetleyiciyi sürekli olarak belirli bir olayı kontrol etmek yerine, diğer işlerle uğraşırken bile beklemesi gereken durumları önemli ölçüde daha verimli hale getirir.

Kesmelerin Önemi

1. Daha Hızlı ve Daha Duyarlı:
   Kesmeler, anlık olayları tespit etmek ve mümkün olan en kısa sürede tepki vermek için kullanılır. Bu sayede sistem daha hızlı ve daha duyarlı hale gelir.
2. Güç Tasarrufu:
   Kesmeler, sürekli olarak bir olayı sorgulamak yerine, olayın gerçekleştiği anda sistemle etkileşim sağlar. Bu, sistemde güç tasarrufu yapılmasına yardımcı olur.
3. Zamanlama DoÄŸruluÄŸu:
   Kesmeler, zamanlama açısından doğruluk gerektiren uygulamalarda oldukça kullanışlıdır. Zaman kritik işlemler için doğru zamanlamayı sağlar
